隨著電子設備工作頻率日益提高，射頻、通信、電源和高速數字系統在運行過程中極易產生電磁干擾（EMI）和高頻噪聲，尤其在開關電源、射頻前端、以及高速I/O接口中，任何微小的干擾都可能導致系統誤動作甚至通信失敗。傳統穩壓二極管（Zener Diode）雖然以直流穩壓和鉗位保護為主，但在高頻電路中，若設計得當，同樣可以作為一種抑制EMI與高頻噪聲的輔助手段。本文MDD將結合FAE的應用經驗，解析如何在高頻場景下合理使用MDD穩壓二極管，并給出實戰建議。
傳統穩壓二極管的響應時間約為數十至數百納秒，主要取決于其PN結結構和封裝電感。但在高頻電路中，信號頻率往往達到幾十MHz甚至GHz，器件的寄生電容、電感、電阻都會顯著影響其行為。關鍵參數包括：
結電容（Cj）：二極管PN結本身存在電容，通常在10pF~500pF之間。高結電容會導致其在高頻下表現為低阻抗路徑，可能引入干擾耦合。
封裝引線電感（Lp）：引腳長度越長，寄生電感越大，降低高頻響應能力。
響應時間（Trr）：越快的反向恢復時間越適用于快速尖峰吸收，推薦選用低Trr器件（如<100ns）。
因此，在高頻應用中應選用小封裝（如SOD-323、SOT-23）、低電容、快恢復特性的穩壓二極管，甚至使用專為高速電路設計的TVS或ESD器件。
二、典型高頻場景應用實踐
1.高頻電源軌的噪聲鉗制
在開關電源或DC-DC輸出端，存在高頻開關尖峰。雖然LC濾波器可以處理大部分紋波，但在輸出電壓上仍可能出現短時高頻毛刺，易干擾模擬或通信電路。此時，在電源與地之間并聯一顆略高于輸出電壓的Zener二極管，可在電壓異常升高時快速鉗位，防止干擾傳遞。
設計建議：

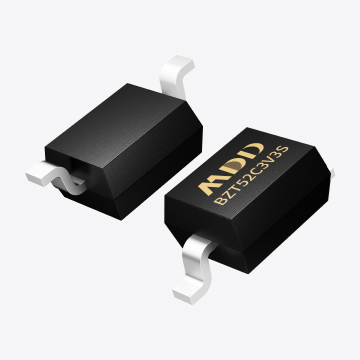

選擇高頻響應快的Zener，如1N4690或BZT52系列；
串聯一個小阻值（1~10Ω）電阻以削弱尖峰電流并提高響應速度；
避免Zener工作在臨界穩壓點附近長時間導通，以減少功耗與噪聲耦合。
2.射頻前端或天線口的高頻鉗位
在射頻設備中，天線接口容易引入雷擊感應、電磁干擾或靜電放電（ESD）。常見方法是在射頻走線上串聯一個小阻抗電感，并在天線引腳對地并聯一顆高頻特性良好的穩壓二極管或TVS器件。
注意事項：
必須選用低結電容Zener，否則會影響射頻匹配；
盡量靠近天線口放置器件，減小寄生路徑；
如果頻率非常高，建議選用RF專用的低容TVS產品（如Semtech RClamp系列、Littelfuse SP300x系列）。
3.高速數字信號線的尖峰吸收
在USB、HDMI、CAN、RS485等高速總線中，信號的上升沿/下降沿陡峭，易產生過沖和反彈。在信號對地之間加入鉗位二極管可抑制尖峰，保護接收端。
選型建議：
鉗位電壓應略高于信號峰值；
選用封裝小、響應快的Zener，避免影響信號完整性；
注意布局對稱，防止時序偏移。
三、EMI優化中的注意事項
在EMI優化實踐中，Zener二極管不應被誤用為濾波器件。其作用主要是鉗位而非濾波，不適合替代LC或RC網絡。錯誤用法如：
將Zener直接用于模擬信號濾波端；
用于長線纜末端去噪，無旁路或匹配；
此外，Zener的高頻等效阻抗并非恒定值，會隨著頻率波動而產生“諧振峰”，在EMI測試中反而引發新的干擾。因此建議：
搭配小電容（如100pF）并聯以形成RC網絡；
仿真其頻域特性或參考器件S參數模型；
盡可能靠近噪聲源或敏感節點布置，減少寄生電感。
MDD穩壓二極管在高頻電路中的應用遠不止傳統的穩壓，它在鉗位、尖峰吸收、EMI抑制中扮演著重要角色。關鍵在于理解其頻域行為與非理想?yún)?shù)，選用低容、快響、小封裝器件，并結合合理的布局與補償措施。在FAE支持客戶高頻產品設計時，我們應充分評估Zener在信號完整性與抗擾性之間的平衡，為客戶提供穩壓與抑噪的雙重保障。
