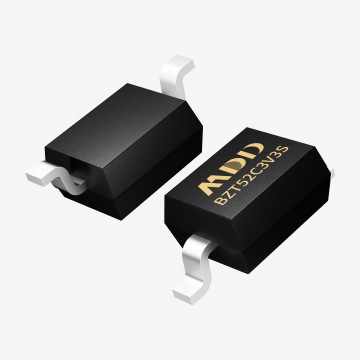

在電子產品的小型化、高效率、長壽命趨勢日益明顯的今天，穩壓電路的可靠性直接關系到整機性能和產品穩定性。作為現場應用工程師（FAE），我們常常會遇到客戶在電路設計中對穩壓方案既要求簡單，又要求高可靠性。在這類需求中，MDD穩壓二極管（Zener Diode）以其結構簡單、成本低廉、響應快速等優點，成為構建高可靠性穩壓電路的理想選擇。
穩壓二極管工作在反向擊穿區，其特性是電壓基本保持恒定，而反向電流可以在一定范圍內變化。當外部電壓超過其擊穿電壓（Vz）時，二極管導通，鉗制電壓變化，從而實現穩壓功能。典型穩壓二極管的擊穿電壓范圍從2.4V至數百伏不等，可覆蓋多種場景。
二、穩壓電路的基本結構與設計考量
最基本的穩壓二極管應用電路由以下三部分組成：
輸入電源（Vin）
限流電阻（R）
穩壓二極管（Vz）
電路結構為：Vin→R→（Vz并聯負載）。
設計時需注意以下幾點：
1.合理選擇限流電阻R值
限流電阻的作用是限制穩壓二極管的電流不至于過大，同時為負載提供所需電流。其計算公式為：
R=(Vin-Vz)/(Iz+IL)
其中：
Vin：輸入電壓最大值
Vz：穩壓二極管擊穿電壓
Iz：穩壓二極管維持穩壓所需的最小電流
IL：負載電流最大值
同時需驗證在最小輸入電壓時，穩壓二極管仍能維持Vz，此時Iz不能低于其最小工作電流，否則穩壓失效。
2.考慮功耗與熱設計
穩壓二極管承受的功耗為Pz=Vz×Iz。在高溫環境或長時間運行場景下，應選用具有足夠功率裕度的封裝型號（如1W、2W等），并留意散熱處理。
3.輸入瞬態保護
如果輸入電源存在電壓尖峰，可在前級加TVS二極管或浪涌抑制器，以防止過壓沖擊損壞穩壓二極管。
三、典型應用實戰案例
案例1：給微控制器供電保護
在某工業控制系統中，客戶使用12V供電，但MCU電源腳僅能承受5V以內。我們?yōu)槠湓O(shè)計了如下保護方案：
使用一個5.1V的穩壓二極管（1W）并聯在MCU供電端。
在供電線上串聯一個100Ω的限流電阻。
優點：
當電源正常供電時，穩壓二極管不導通，負載直接獲得電壓；
一旦電壓升高至5.1V以上，穩壓二極管導通，吸收過壓，保護MCU不受損害。
案例2：ADC參考電壓鉗制
在一款帶有高精度ADC的采集模塊中，為了防止輸入信號偶然超過ADC參考電壓（如3.3V），設計中在參考電壓引腳加了一個3.6V穩壓二極管（0.5W）作為鉗制保護。即使采集端出現浪涌或電壓波動，穩壓二極管迅速響應，確保參考電壓穩定，從而提升采集精度和系統魯棒性。
四、可靠性提升建議
選型冗余：穩壓二極管電流容量應留有≥2倍裕度。
溫度系數考量：低壓（<6V）穩壓二極管的溫度系數為負，高壓（>6V）為正；對溫度敏感應用應注意補償。
并聯/串聯策略：多顆穩壓二極管并聯可提升電流處理能力，串聯則用于抬高穩壓點。
選用品牌產品：建議使用質量穩定、批次一致性好的品牌二極管，如ON、Vishay、ST或國內高質量廠家，確保批量生產一致性。
作為MDD穩壓二極管雖然結構簡單，但合理設計和選型依然是確保電路高可靠性運行的關鍵。對于低成本、簡單穩壓、或電壓鉗位保護類應用，Zener穩壓方案是非常成熟且實用的選擇。作為FAE，我們應深入理解其工作機制和設計要點，協助客戶從產品原型到量產階段構建穩定、可靠的電源系統。
